最新理论片在线观看免费_薄白丝小仙女自慰喷水_com成人免费毛片_中国老太婆牲交真人视频_日韩成人网站在线观看_黄色毛片视频大全_好紧我太爽了再快点视频_最新专区无码中文字幕_无码不卡一区二台湾国产电影_亚洲国产爱a在线观看

      噪聲是聲污染，聲污染會(huì)影響環(huán)境質(zhì)量和人體感受，甚至?xí)��?yán)重危害人的聽覺系統(tǒng)，導(dǎo)致疾病，而且會(huì)造成自然界中動(dòng)物與植物的損害。作為對噪聲源的屏蔽或人體的防護(hù)，無紡布是輕質(zhì)、高效的輕結(jié)構(gòu)聲防護(hù)和隔絕材料。已有研究表明，纖維材料的堆砌形式，孔隙及分形維數(shù)和纖維本身的尺度，對其隔聲吸音性能有著明顯的影響，即纖維的形態(tài)及結(jié)構(gòu)參數(shù)與材料的隔聲性存在關(guān)系，本文以熔噴無紡布的幾個(gè)結(jié)構(gòu)參數(shù)為主要研究對象，討論其對無紡布隔聲量的主要影響，根據(jù)隔聲原理對試樣進(jìn)行測試，并對結(jié)果進(jìn)行分析。
1實(shí)驗(yàn)部分
1．1試樣與結(jié)構(gòu)參數(shù)


       樣品的厚度t(mm)、平方米重w(g／m2)及熔噴無紡布的纖維平均直徑測試儀器分別為YGl41厚度儀、FA2004A電子天平、N120全自動(dòng)纖維細(xì)度檢測儀。
        本實(shí)驗(yàn)為了測試樣品8～10的隔聲效果，使用平板硫化機(jī)將樣品5～7在加壓的條件下得到樣品8～1 O，加壓方式對試樣內(nèi)纖維問聯(lián)接點(diǎn)的影響最小。若采用加熱條件，對材料表面性質(zhì)及材料內(nèi)部的聯(lián)接產(chǎn)生較大影響，從而影響隔音效果。
1．2隔聲量測量
    隔聲測試采用北京聲望聲電技術(shù)有限公司自主研發(fā)的SW系列阻抗管吸士／隔聲測試系統(tǒng)。
2結(jié)果與分析
2．1纖維細(xì)度的影響

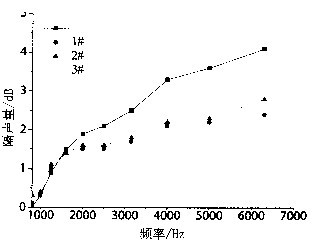

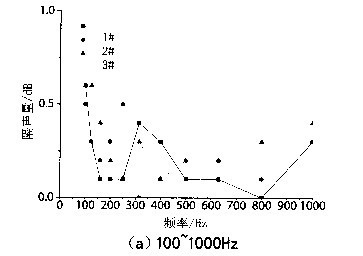

    對樣品1～3進(jìn)行纖維細(xì)度與隔聲性能關(guān)系的研究，其結(jié)果如圖l所示。
    由圖1可以看出，厚度和密度近似的情況下，3種試樣在全頻波段內(nèi)的隔聲性能變化趨勢大體相同在高頻率下，試樣的隔聲性能隨著頻率的增加而增大，纖維越細(xì)小，隔聲效果越好。但是從隔聲量的大小可以看出，在厚度和密度較小
    本實(shí)驗(yàn)試樣以聚丙烯母粒為原料，采用東華大學(xué)聚合物紡絲成網(wǎng)實(shí)驗(yàn)設(shè)備制備而成。

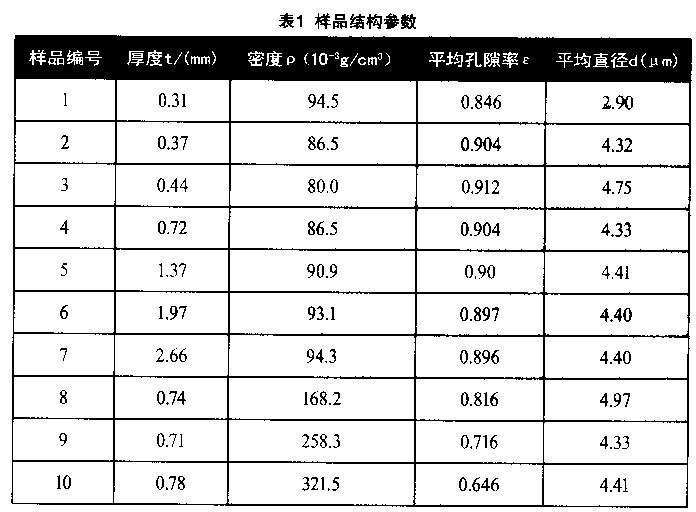

    通過調(diào)節(jié)和設(shè)置工藝參數(shù)，對熔噴所成纖維網(wǎng)的纖維直徑d(IJL m)、密度p(g／cm3)和纖維網(wǎng)厚度t(mm)、平均孔隙率￡掀化，得到10種測試樣品的四個(gè)參數(shù)值，見表1，隔聲性能總體低于5dB，因此纖維細(xì)度對隔聲性能的影響并不大。

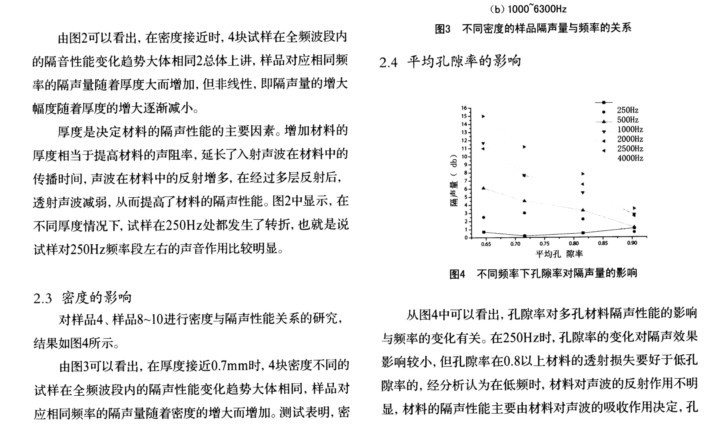

隙率高的材料對低頻聲波的吸收作用較好；當(dāng)頻率較高時(shí)，透射損失的大小隨著孔隙率的變化發(fā)生明顯的變化。另外在1 OOO～4000Hz孔隙率相差較大時(shí)，透射損失隨著孔隙率的減小而增大。這是因?yàn)槎嗫撞牧显谥懈哳l時(shí)具有較好的吸聲效果，同時(shí)隨著孔隙率的減小，材料對高頻聲波的反射量加大。
3結(jié)論
    由纖維直徑、樣品厚度、密度和平均孔隙率四個(gè)結(jié)構(gòu)參數(shù)對入射聲波譜的分析，表明：
    (1)無紡布的纖維越細(xì)，隔聲效果越好。雖在低頻段(1 O O～1 0 O O H z)效果不明顯，但在高頻段(1000～6300Hz)，纖維細(xì)的隔聲效果增強(qiáng)。

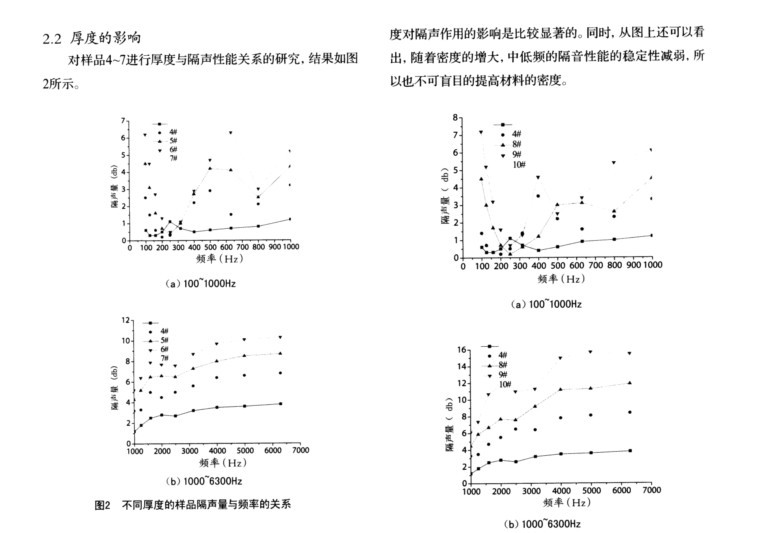

    (2)厚度對無紡布的隔聲性能影響明顯，因此在該纖維直徑尺度下。當(dāng)密度接近時(shí)，隔聲量主要是物質(zhì)質(zhì)量的原則，即相同頻率的隔聲量隨著厚度的增大而增加，但非線性，即隔聲量的增大幅度隨著厚度的增大逐漸減小。
    (3)密度對隔音作用的影響是比較顯著的。厚度近似時(shí)，密度增加，隔音效果也得到提高，但是中低頻段(1 OO～2500Hz)的隔聲性能穩(wěn)定性減弱，顯然也遵循物質(zhì)質(zhì)量原理。
    (4)孔隙率對無紡布隔聲性能的影響與頻率變化行關(guān)。雖在低頻段，孔隙率的變化對隔聲效果的影響較小，隨著頻率的增大，透射損失隨著孔隙率的減小而增大
